CONDICIONES DE USO

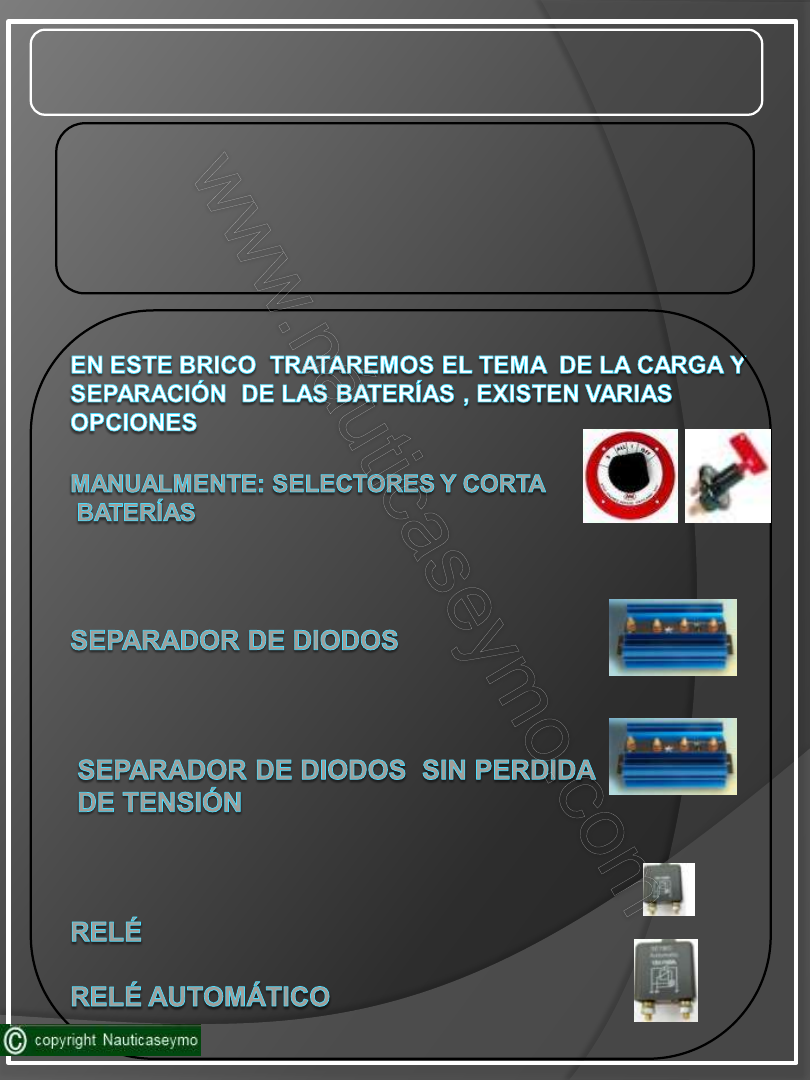

CARGA Y SEPARACIÓN DE BATERÍAS

¿porque separar las baterías?, para  consumir de la

batería de servicio y preservar la de motor.

Trataremos todas sus formas  e instalaciones

En próximos bricos

En esta ocasión vamos a utilizar un  separador de diodos

VENTAJAS  E  INCONVENIENTES

Los selectores y corta

baterías hay que accionarlos

manualmente para cargar y separar las baterías por lo
tanto se olvidaran en mas de una ocasión con la
consecuencia  de descargar la batería de motor
Las baterías deben ser de la mima tecnología
(agm,gel,acido etc..) y marca
Para obtener un rendimiento optimo

El separador de diodos

es automático el únic0

inconveniente y grave es la perdida de tensión 0,7 voltios
esto quiere decir que las baterías no alcanzaran su
capacidad total  ,es compatible con bancos de baterías
de  diferente tecnología y grupos de baterías de distinta
marca

El separador de diodos sin perdida de tensión

tiene

iguales características  y carga 100% las baterías
El inconveniente es el precio y es propenso a mas
averías

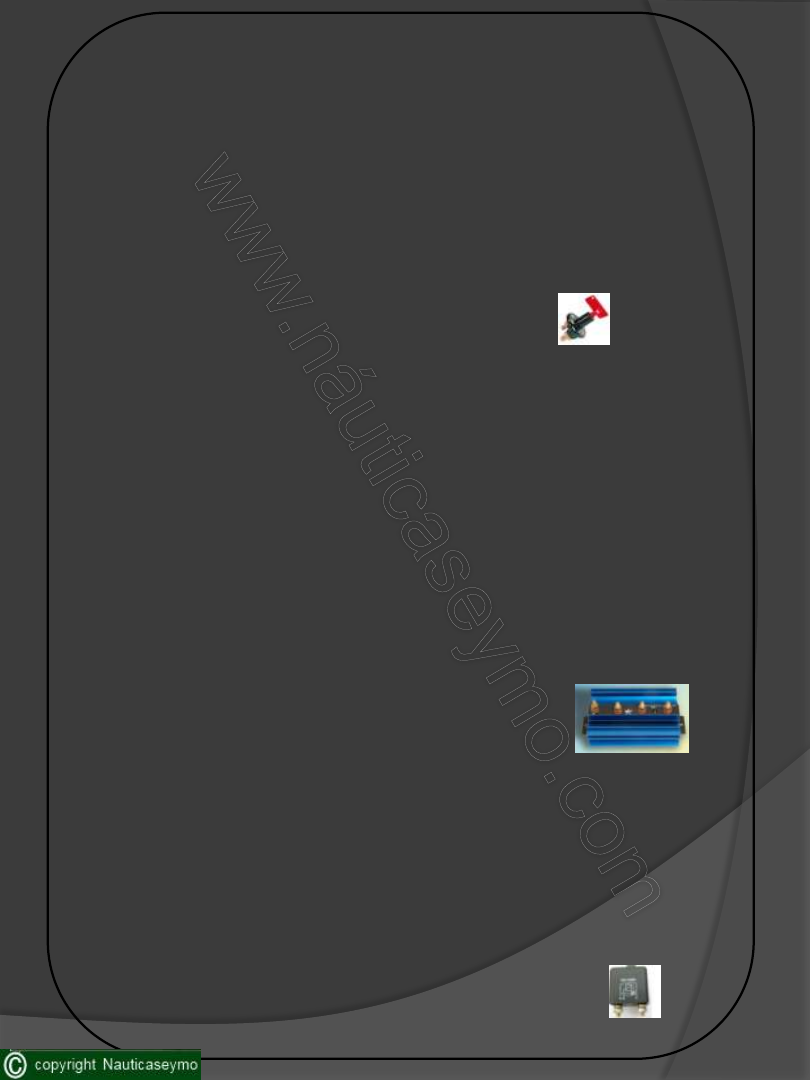

El relé  normal

no tiene perdidas de tensión pero hay

que comandarlo desde la llave de arranque o desde el
alternador D+( si esta disponible en el alternador)
Los inconvenientes proceden del cableado para  su
instalación y que las baterías devén ser de la misma
tecnología y de la misma marca

Para obtener un rendimiento optimo

l

Relé automático

no tiene perdidas de tensión

Y su instalación  es simple , las baterías devén ser de
la misma tecnología y de la misma marca
Para obtener un rendimiento optimo

En este brico utilizaremos un separador de diodos

normalmente esta encapsulado con dos o tres diodos

dependiendo si es para separar dos o tres baterías
Y la carcasa actúa de  refrigerador

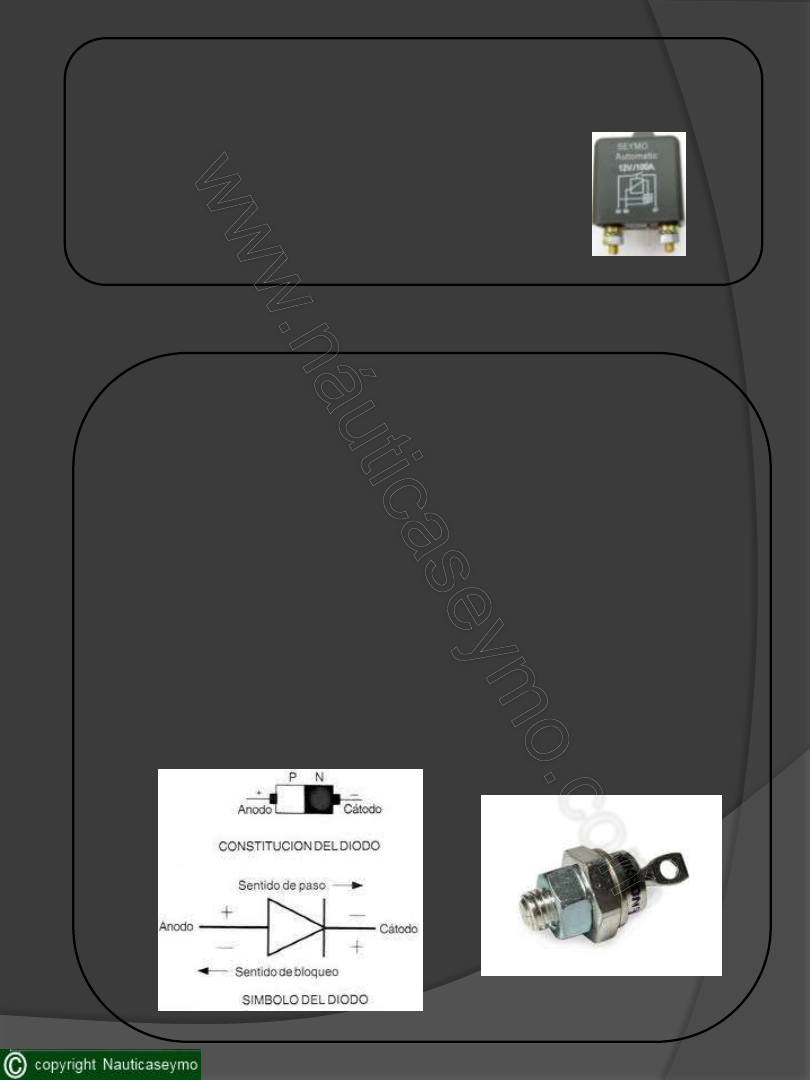

Funcionamiento del  diodo ,
deja pasar la corriente en un sentido  en la imagen de
abajo queda claro cual es el sentido de paso
Los diodos empleados son de potencia como vemos en
la  imagen de abajo a la derecha

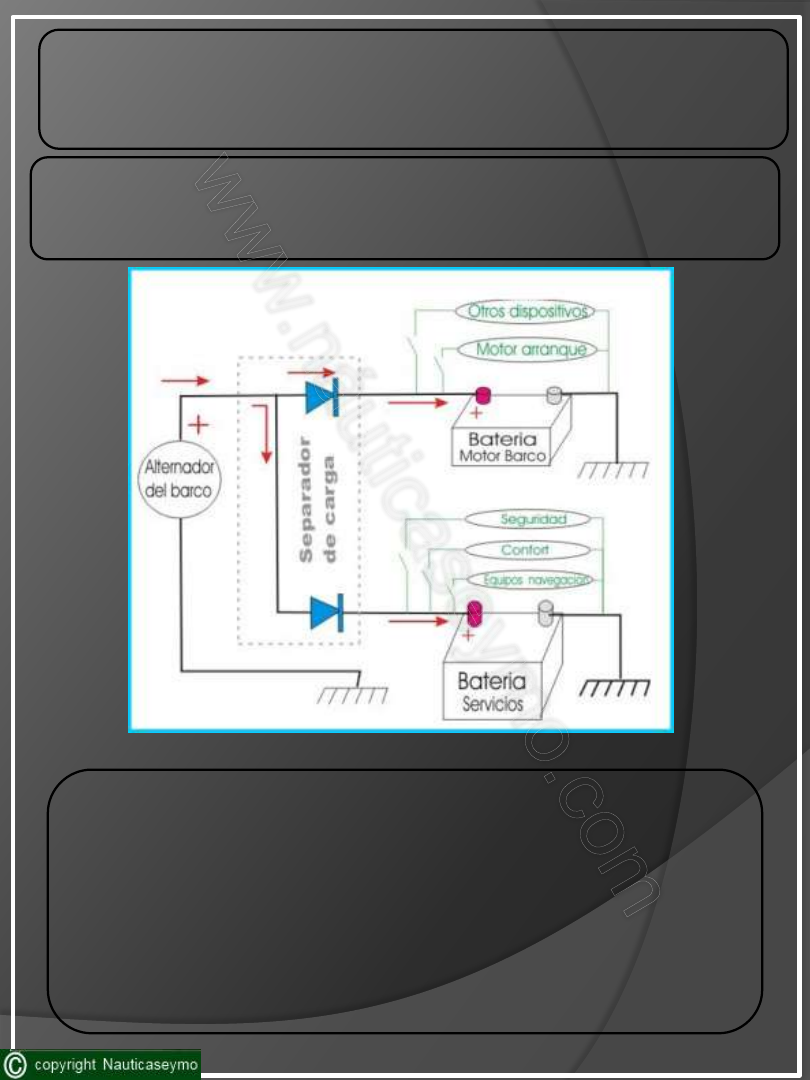

Esquema de conexión  de un separador de diodos

Funcionamiento:  cuando el motor esta en marcha el

alternador carga las baterías a través del separador de

diodos cuando el motor se detiene los diodos bloquean

el paso de corriente que podría circular entre las dos

baterías

En el esquema se puede observar  el sentido de carga las

flechas rojas

El separador de diodos como hemos comentado

antes tiene el inconveniente de cargar las

baterías por debajo de su capacidad total entre

o,6 y o,7 voltios menos

Para elegir el separador de diodos ideal para

nuestro proyecto debemos saber la potencia de

nuestro alternador  aunque podemos utilizar un

separador con un 20% menos de potencia

Ejemplo: si nuestro alternador tiene una

capacidad de carga de 80 Amperios  el

Separador puede ser de 60 Amperios

Para la construcción de este brico hemos empleado los siguientes
materiales

Los materiales empleados en el brico y presupuesto



Separador de diodos   70 A                                                 60 Euros



2 porta fusibles y 2 fusibles 80 A                                         17



3 metros de cabe 10mm                                                        9



1 metro de cable 1,5 mm                                                        1,50 E



6 terminales baterías 10mm                                                  6 E



2 fastoon 6,3 mm                                                                     o,70 E



TOTAL                  93 Euros

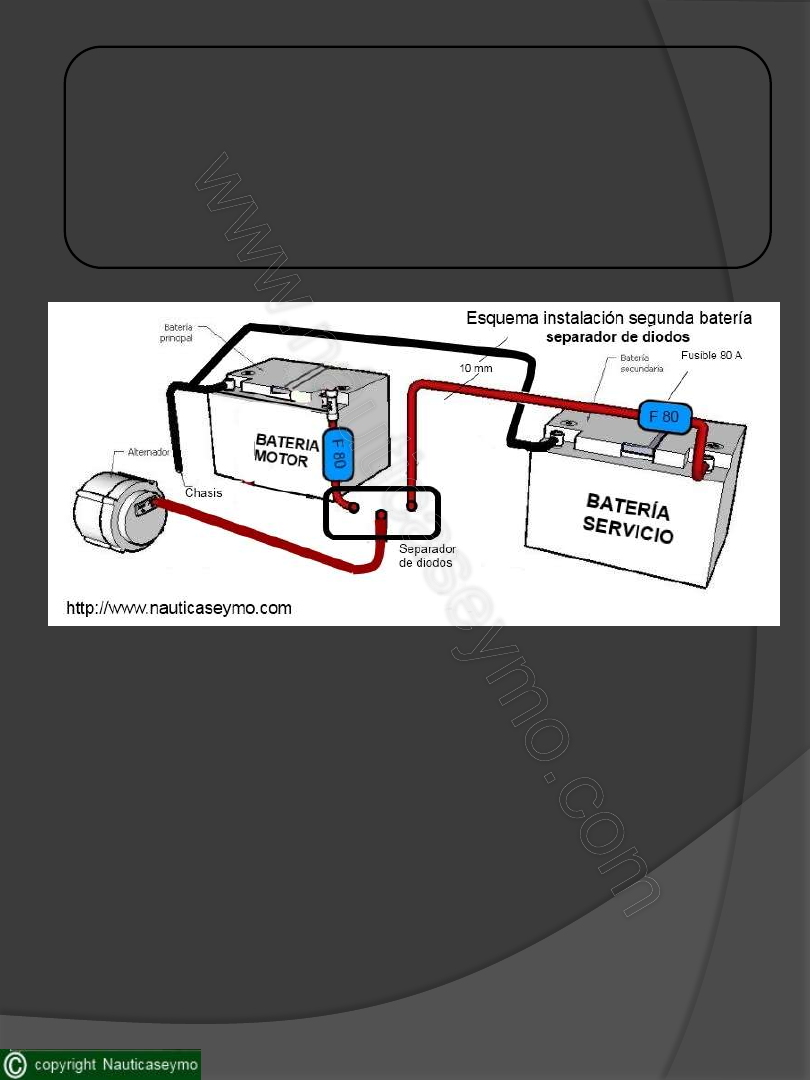

En el esquema sinóptico queda claramente su

instalación del separador de baterías. solamente

resaltar, colocar dos fusibles de 80 amperios  lo

mas próximo a las baterías para proteger la

instalación

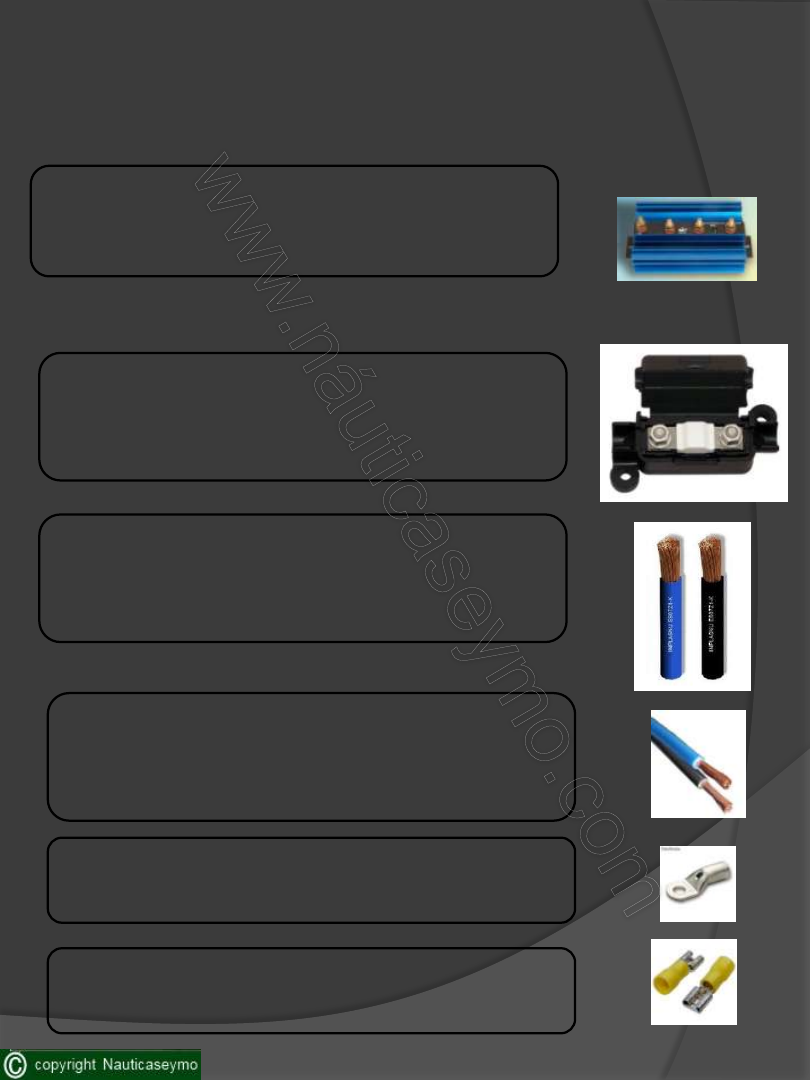

Para la construcción de este brico hemos empleado los
siguientes materiales

2 metros de cable 10mm color azul para el
positivo y 1 metro de 10 mm negro para el
negativo

Porta fusibles y dos fusibles 80 Amperios

Pueden utilizarse como aéreos o para fijar

Separador de diodos

2 metros de cable 2,5mm color negro para el
negativo

6 terminales de 10mm para batería

2 terminales fastoon para conexión del rele

s
