CONDICIONES DE USO

CARGA Y SEPARACIÓN DE BATERÍAS

¿porque separar las baterías?, para  consumir de la

batería de servicio y preservar la de motor.
Trataremos todas sus formas  e instalaciones

En próximos bricos

En esta ocasión vamos a utilizar un relé normal

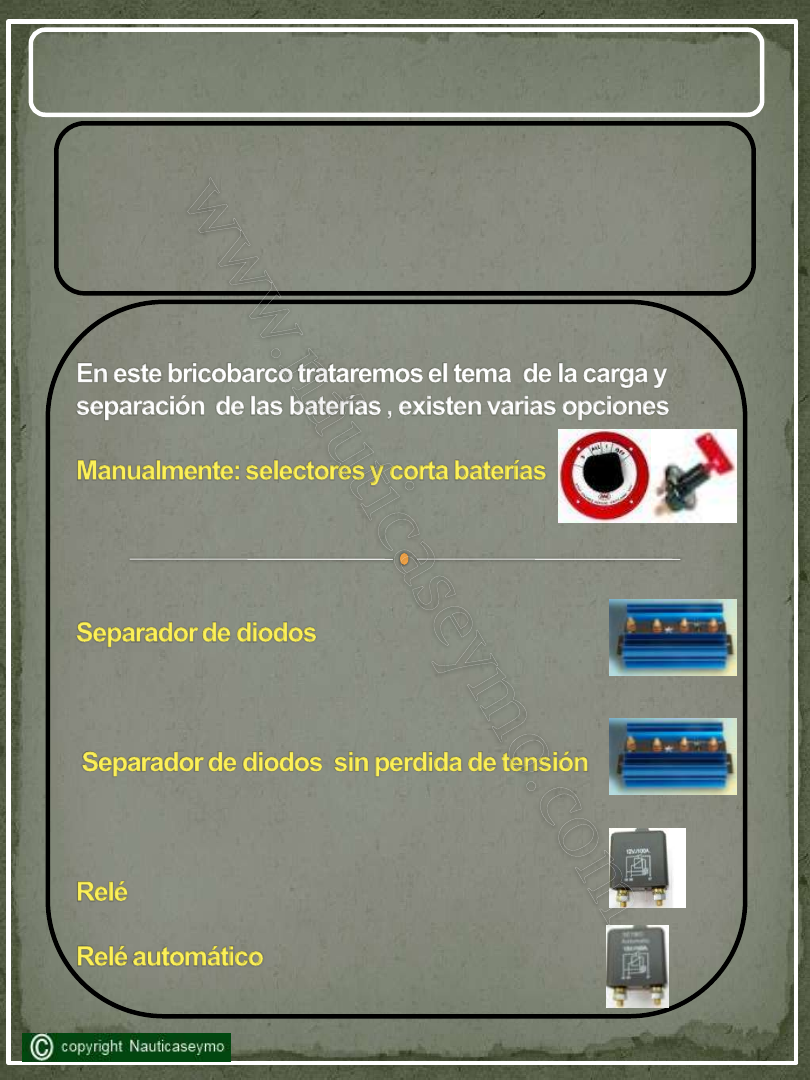

VENTAJAS  E  INCONVENIENTES

Los selectores y corta

baterías hay que accionarlos

manualmente para cargar y separar las baterías por
lo tanto se olvidaran en mas de una ocasión con la
consecuencia  de descargar la batería de motor
Las baterías deben ser de la mima tecnología
(agm,gel,acido etc..) y marca
Para obtener un rendimiento optimo

El separador de diodos

es automático el únic0

inconveniente y grave es la perdida de tensión 0,7
voltios esto quiere decir que las baterías no
alcanzaran su capacidad total  ,es compatible con
bancos de baterías de  diferente tecnología y grupos
de baterías de distinta marca

El separador de diodos sin perdida de tensión

tiene iguales características  y carga 100% las
baterías
El inconveniente es el precio y es propenso a mas
averías

El relé  normal

no tiene perdidas de tensión pero hay

que comandarlo desde la llave de arranque o desde el
alternador D+( si esta disponible en el alternador)
Los inconvenientes proceden del cableado para  su
instalación y que las baterías devén ser de la misma
tecnología y de la misma marca

Para obtener un rendimiento optimo

En este brico utilizaremos un relé normal de alta
potencia  de carga este es un método de los mas
utilizados

el relé que vamos a utilizar  es del tipo normal se
conecta al D+ del alternador o a la llave de contacto

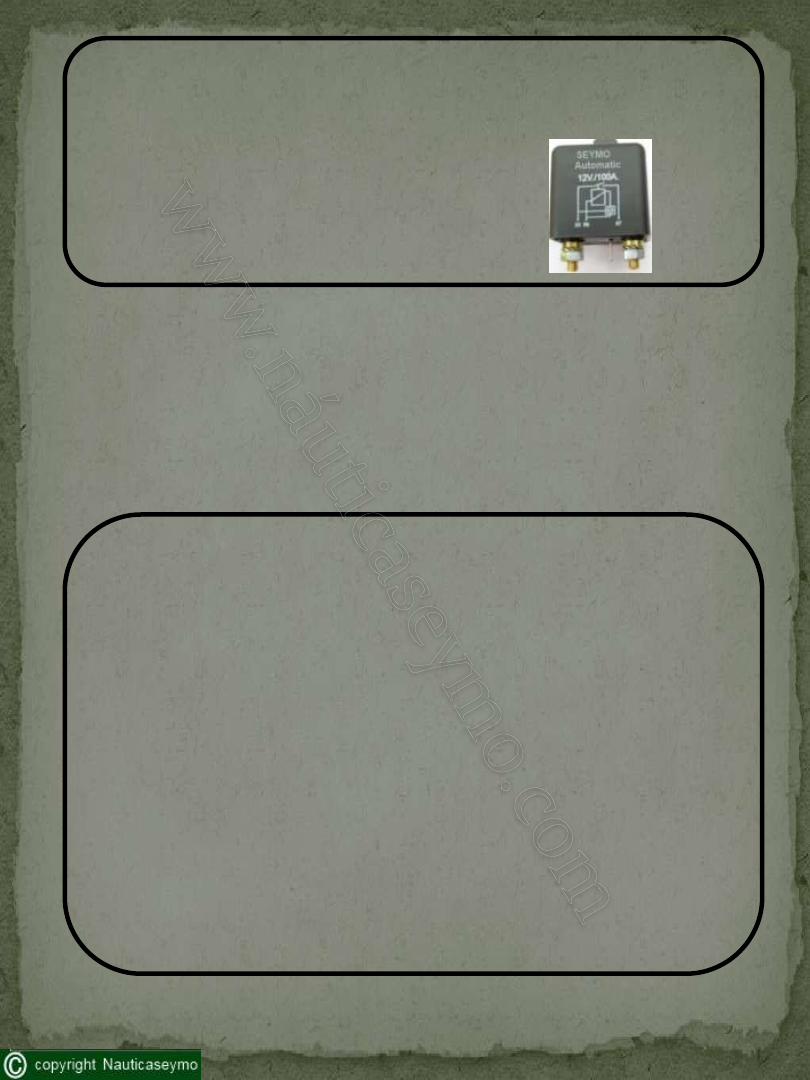

Relé automático

no tiene perdidas de tensión

Y su instalación  es simple , las baterías devén ser de la
misma tecnología y de la misma marca
Para obtener un rendimiento optimo

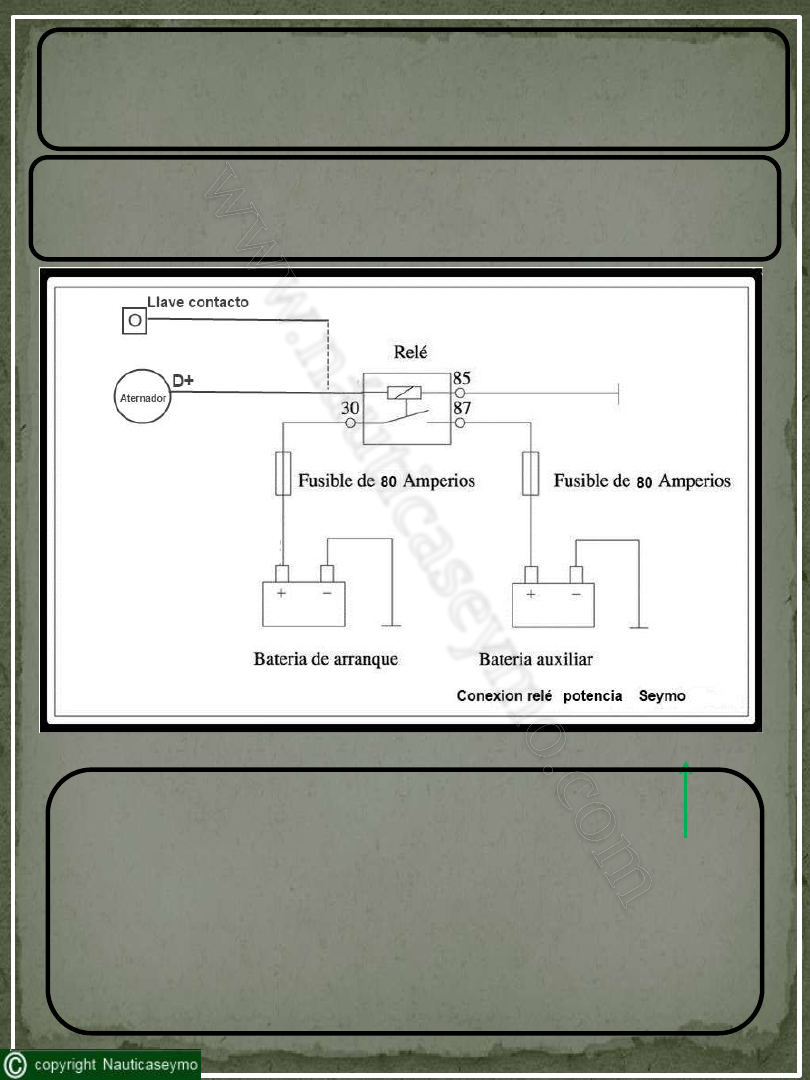

Esquema de conexión  del relé de carga automático seymo

Funcionamiento: el relé de potencia se activara

uniendo la batería de motor y la de servicio cuando el

alternador empiece a cargar  y se desconectaran

cuando el motor deje de funcionar, quedando las

baterías completamente separadas

En el esquema se puede observar que hay dos formas de

activar el relé con el alternador en la conexion D+  ó bajo la

llave de contacto

Los materiales empleados en el brico y presupuesto



Relé  automático Seymo

30 Euros



2 porta fusibles y 2 fusibles 80 A                                         17



3 metros de cabe 10mm                                                        9



1 metro de cable 1,5 mm                                                        1,50 E



6 terminales baterías 10mm                                                6 E



2 fastoon 6,3 mm                                                                     o,70 E



TOTAL                  63 Euros

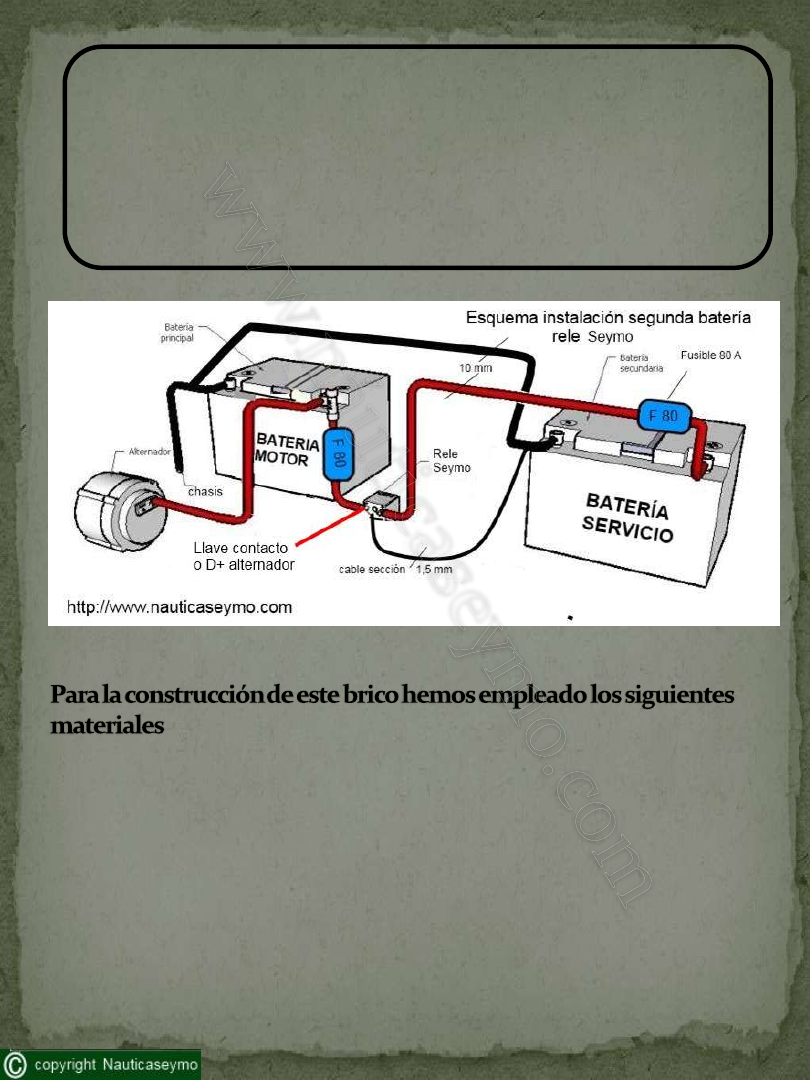

En el esquema sinóptico queda claramente su

instalación solamente resaltar, colocar dos fusibles

de 80 amperios  lo mas próximo a las baterías para

proteger la instalación

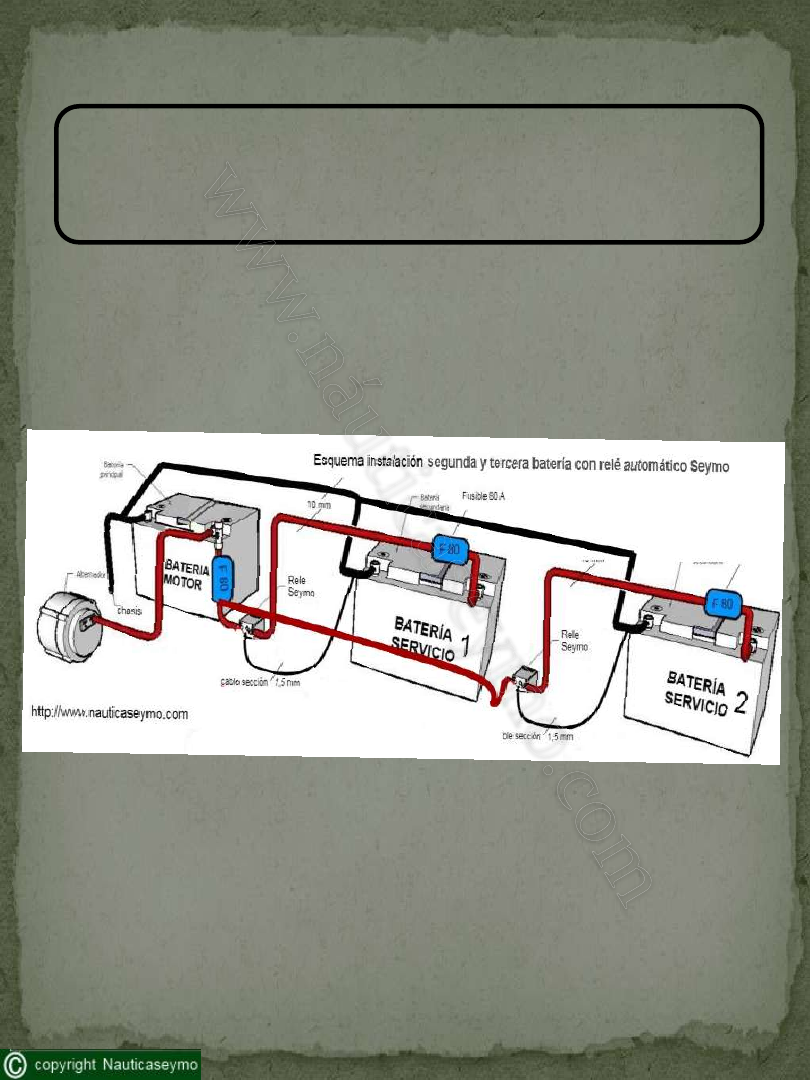

Si quisiéramos poner otra batería mas este seria el

esquema y así sucesivamente para mas baterías

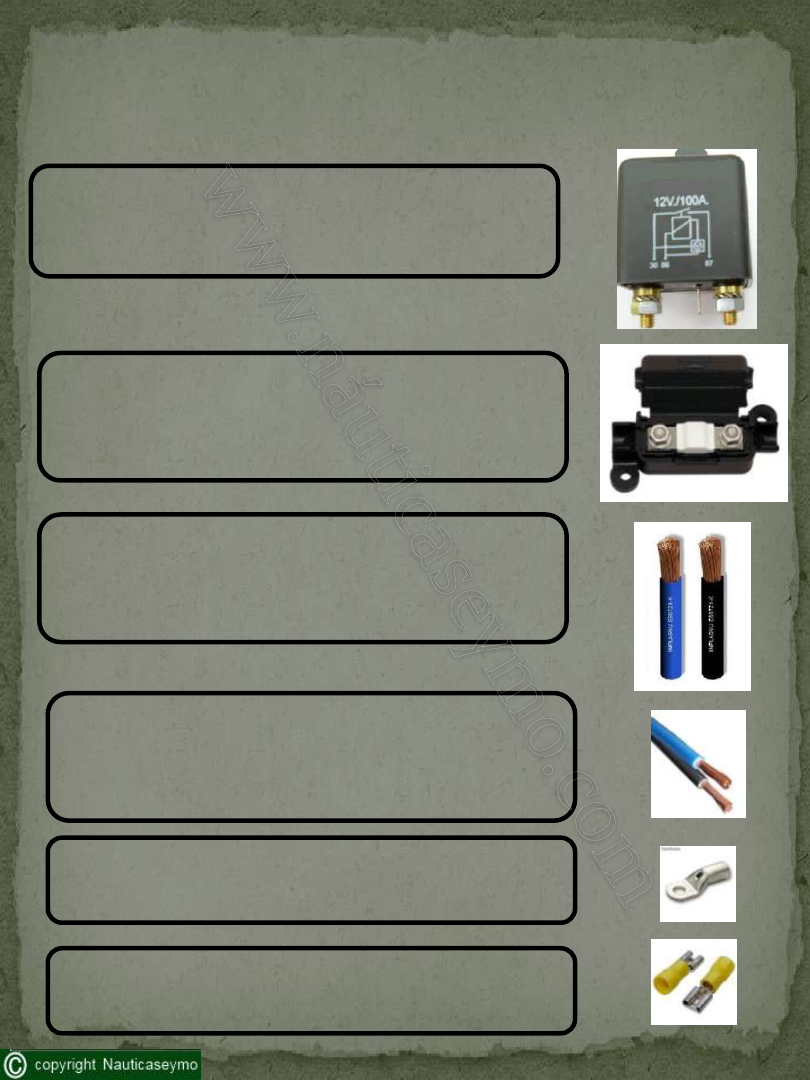

Para la construcción de este brico hemos empleado los
siguientes materiales

2 metros de cable 10mm color azul para el
positivo y 1 metro de 10 mm negro para el
negativo

Porta fusibles y dos fusibles 80 Amperios

Pueden utilizarse como aereos o para fijar

Relé de potencia SEYMO

2 metros de cable 2,5mm color negro para
el negativo

6 terminales de 10mm para bateria

cllck en la imagen para ver detalles

2 terminales fastoon para conexión del rel
