Conexión de instrumentos NEMA

Equipo

NEMA

GND

TX         NMA       IMPUT

RX         NMA
OUTPUT

Conexiones

Equipo

NEMA

GND

TX         NMEA
IMPUT

RX       NMEA
OUTPUT

Cable negro

Cable verde

Cable blanco

background image

Conexiones  instrumentos con protocolo NEMA ,

salida = ouput

entrada = imput

comun o negativo

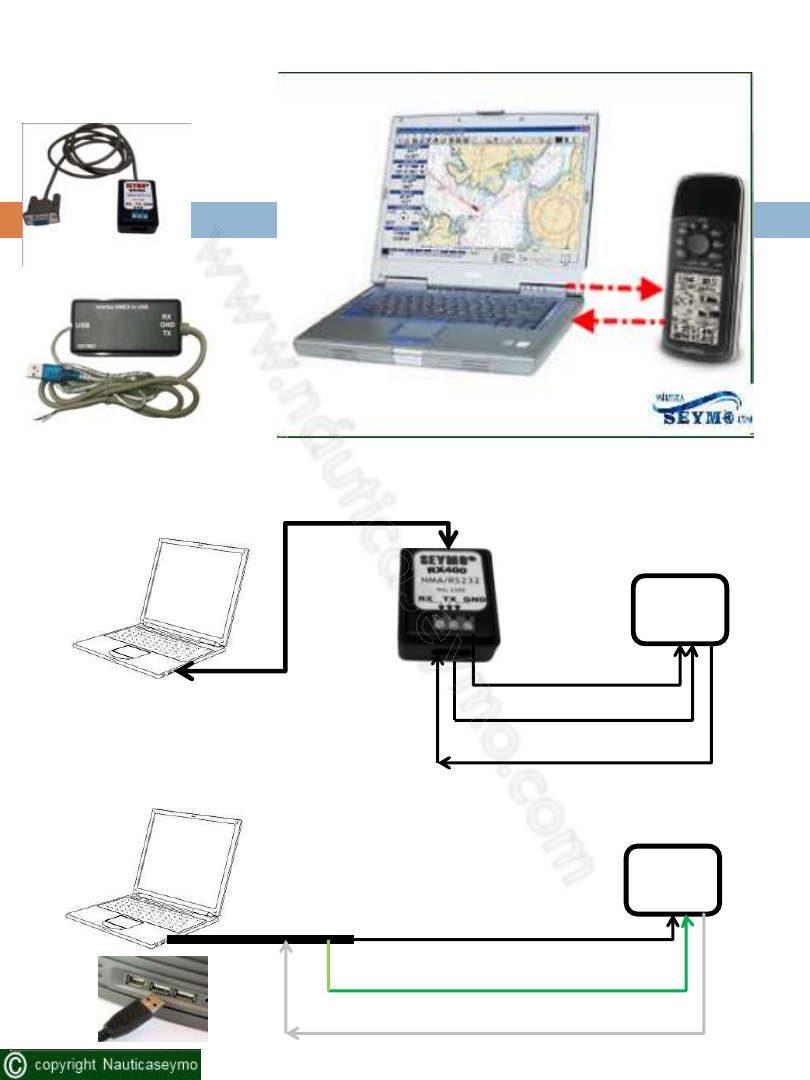

Las conexiones del PC

RS232

usb

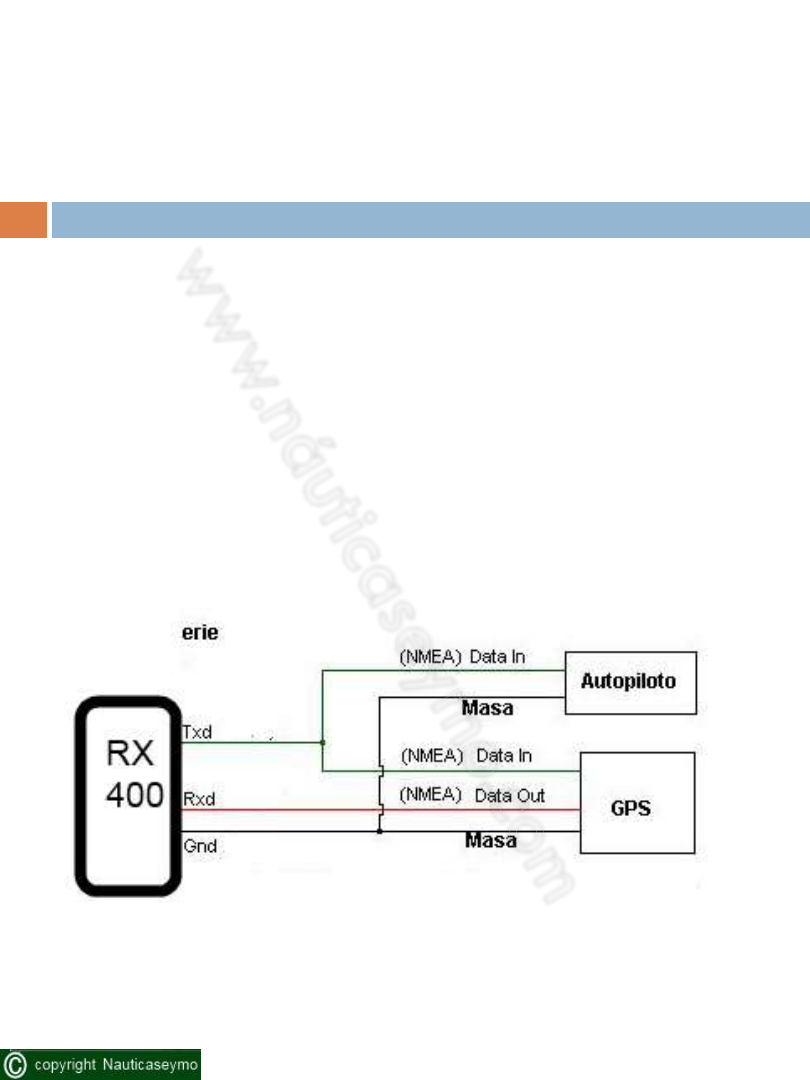

Elemplo de instalación RX 400

background image

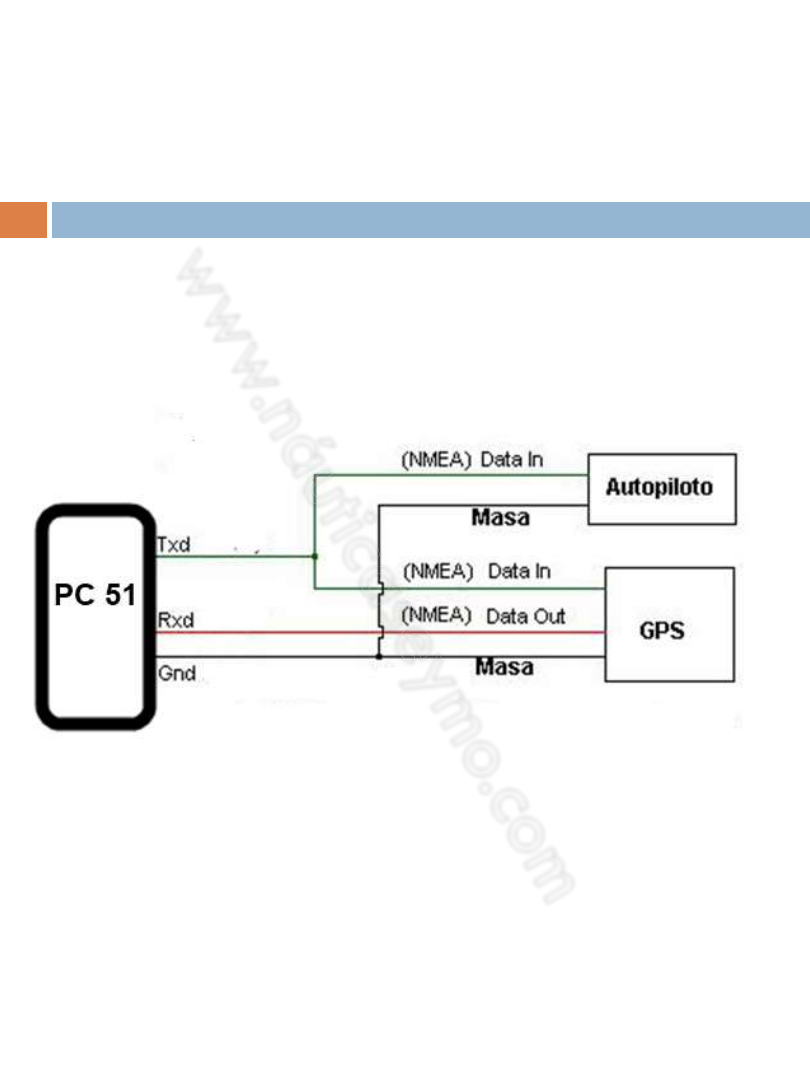

Elemplo de instalación PC51

background image

Conexiones a realizar

Equipo NEMA

De  ouput a  RX

De Imput a TX

Gnd a  gnd

PC

RS232  conector 9 pines  ó

RX 400. Si el ordenador no dispone de entrada rs232

adaptador de rs232 a USB

PC51 no necesita adaptador

PC51

RX400

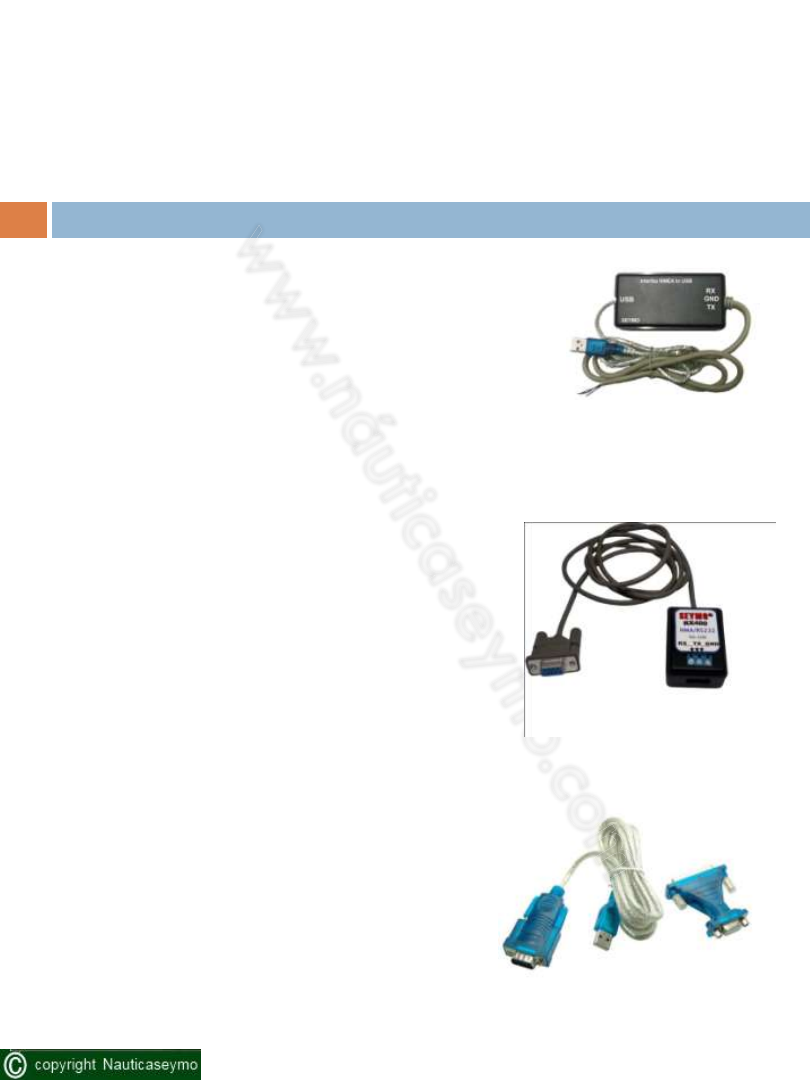

ADAPTADOR RS232
