CONDICIONES DE USO

Para  ello vamosos a utilizar el mismo micro de nuestra

emisora

Con este brico conseguimos hablar por radio sin tener que

Entrar en la cabina practico  y económico

Materiales a utilizar

Conectores macho  y hembra con los pines que tenga su

micrófono  y la longitud de cable  con numero de cables

que necesite

Esta instalación esta probada hasta 100 metros de cable y

funciona a la perfección

Nuestra instalación solo  a necesitado una manguera con

4 cables, esto va en función del numero de pines del

conector

El esquema básico seria este

El esquema practico

1

2
3
4

Conexiones hacer coincidir  los pines

1

2
3
4

Necesitara soldador   y un tester para compobar la

continuidad y que los pines coinciden

Aquí vemos  la conexión exterior instalada

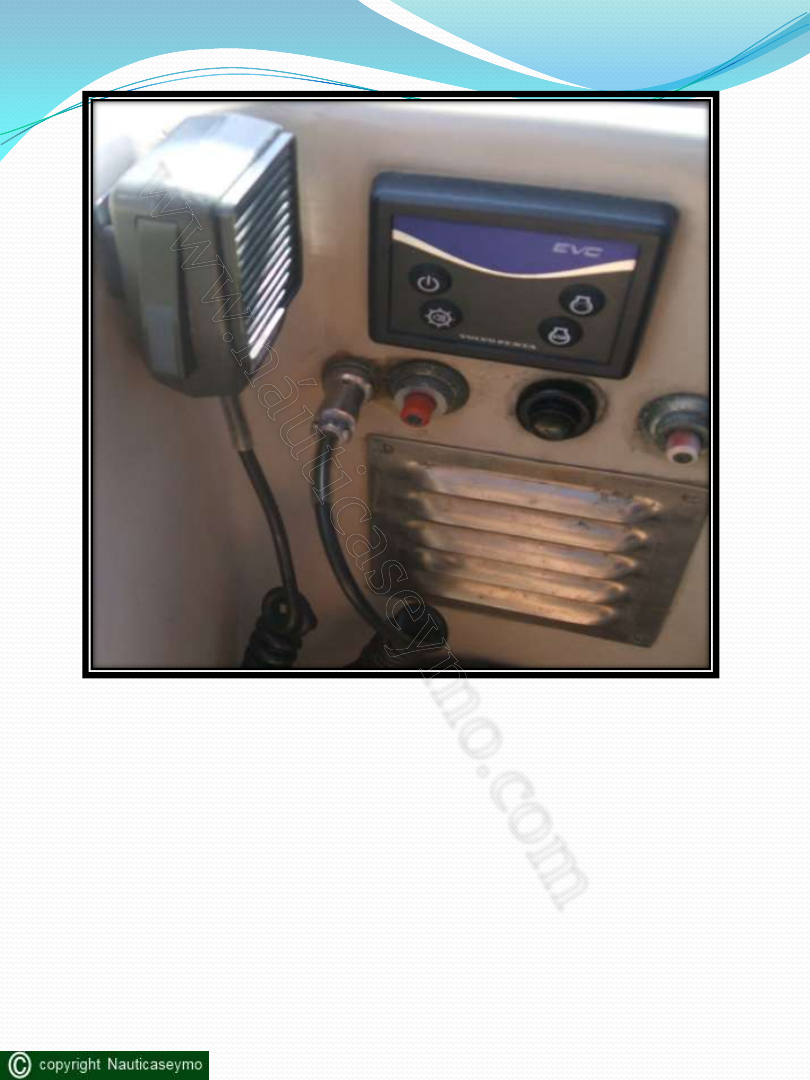

Instalación con su micro  terminada

Cundo  micro se desconecta  y se guarda en el interior de

la embarcación

Hemos resuelto el micrófono pero si usted desde el

puesto de mando no oye la emisora, añadir este esquema

con altavoz exterior

Si su microfono tiene 4 cables puede añadir dos mas para

el altavoz, con una manguera de 6 seria suficiente

El diametro de cada hilo con o,22 mm suficiente

Toda radio vhf lleva en su parte trasera una conexión para

altavoz exterior con un yack, con esta configuración usted

escuchara tanto el altavoz exterior como el interior de la

emisora

Otra opción es colocar dentro de una caja el altavoz y

conector de microfono exterior

Se a incorporado un interruptor para desconectar el

altavoz

Podemos ver el interior de la caja y sus conexiones

Los materiales empleados en el brico y presupuesto



1 Conector hembra                                                    2 Euros



1 Conector macho                                                      2



10 metros de cabe  4x0,25 mm                                  6

TOTAL        10 Euros

Estos materiales se pueden comprar en tiendas de electrónica o

radificionados

Para la construcción de este brico hemos empleado lo siguiente

materiales
