En este brico vamos a proteger nuestra instalación eléctrica

desde el punto de partida, de nuestra energía abordo, las

baterías de servicio y la de motor

Batería de motor 64 Ah y dos bancos de baterías se 2x 100 Ah

cada uno

La mayoría de los incendios se producen en los cables de

potencia de las baterías que normalmente no están protegidos.

En el Reino Unido , si que suelen utilizar protección

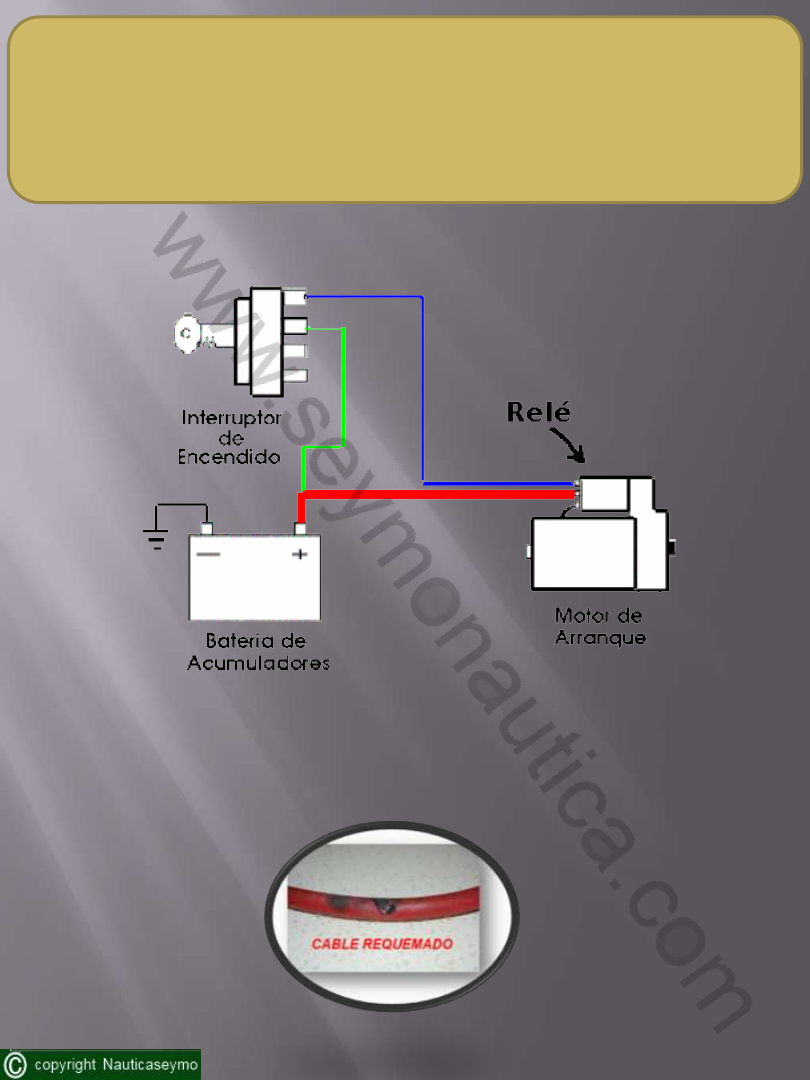

El mayor peligro se encuentra en el cable que se dirige al

motor de arranque, si se roza ,se afloja o se rompe puede tocar

en el chasis del motor y entonces el incendio es posible

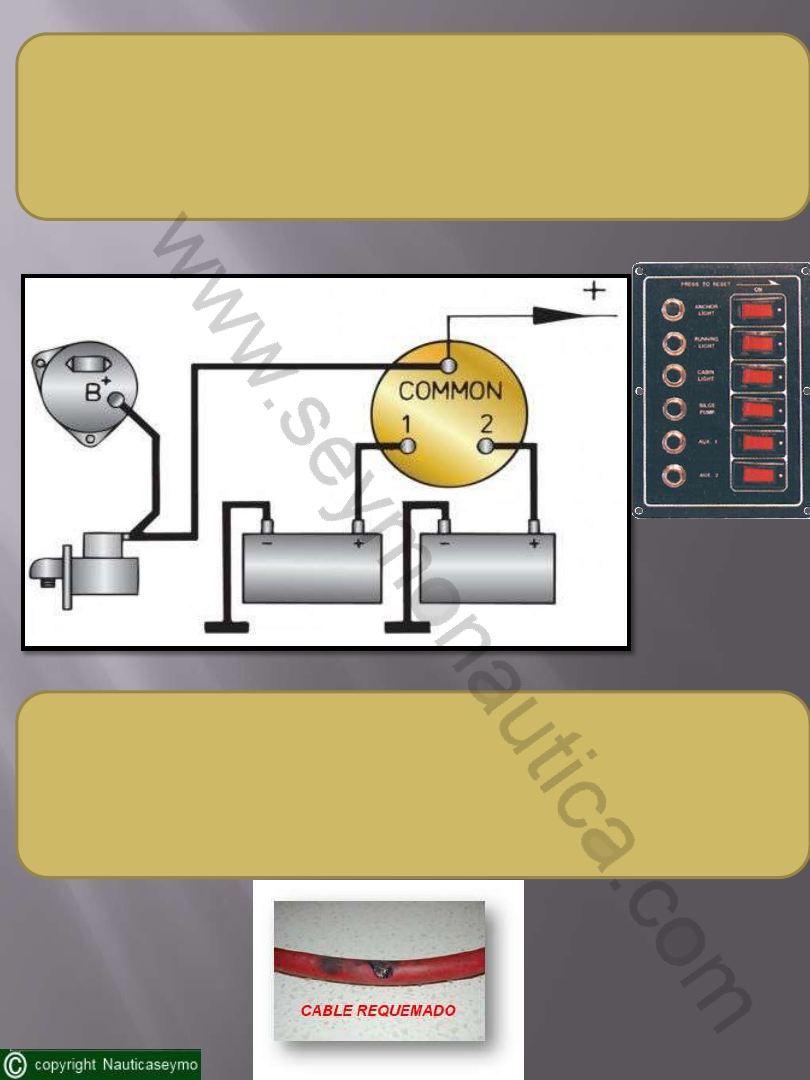

Otro de las posibles causa de incendio, son los cables de las

baterías de servicio que se dirigen a través del selector al

cuadro eléctrico principal

Si se cortocircuitan en algún punto en su recorrido hasta el

cuadro eléctrico, con alguna masa de obenques , depósitos o

masa común, el incendio es probable

Video y captura de la intensidad de arranque

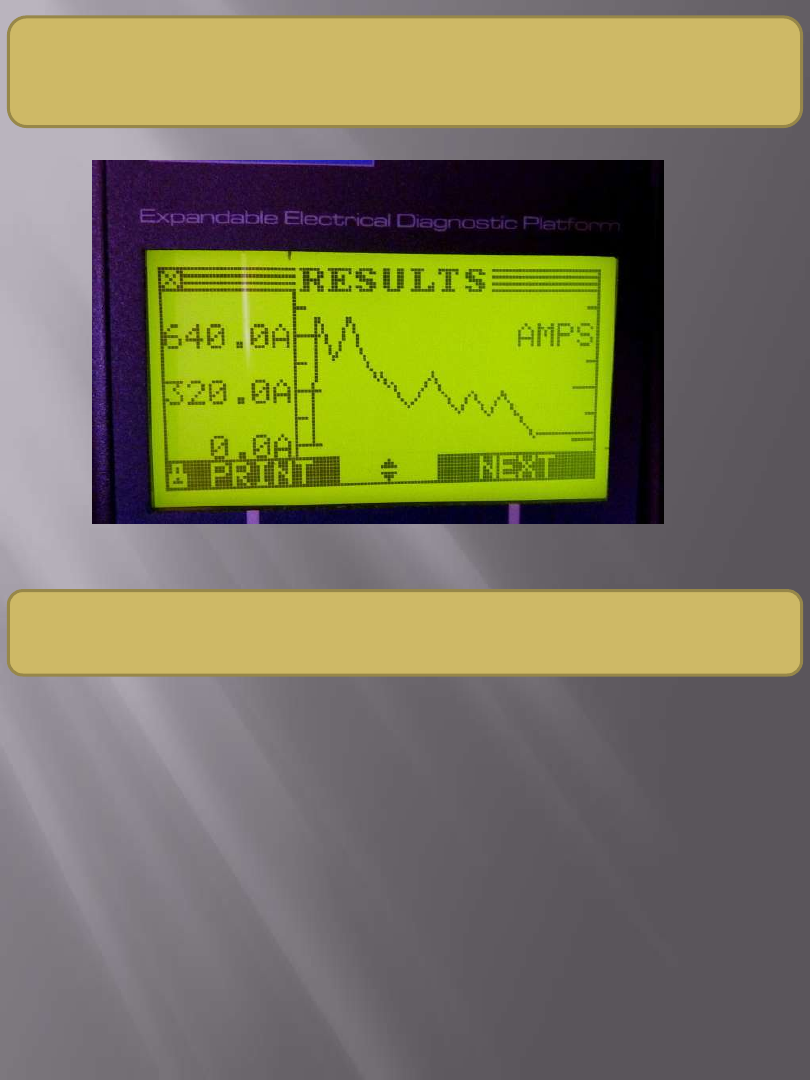

En esta captura de pantalla podemos ver que la intensidad de

pico del motor de arranque es de 640ª.

Motor de 55 Cv

Como elegir el fusible adecuado, durante el arranque del

motor se generan intensidades de pico máximas entre 300 y

700 Ah dependiendo del motor

Un fusible de estas características puede soportar una tensión

de pico del 300% de su potencia durante 1 segundo, el 200%

hasta 5 segundos. Y el 150%  por un máximo de 500 segundos.

Porque no se funde el fusible?

Por la duración de consumo máximo suele ser de unos 200 ms

a 250 ms  tiempo insuficiente para fundir el fusible adecuado

al a la sección del cable

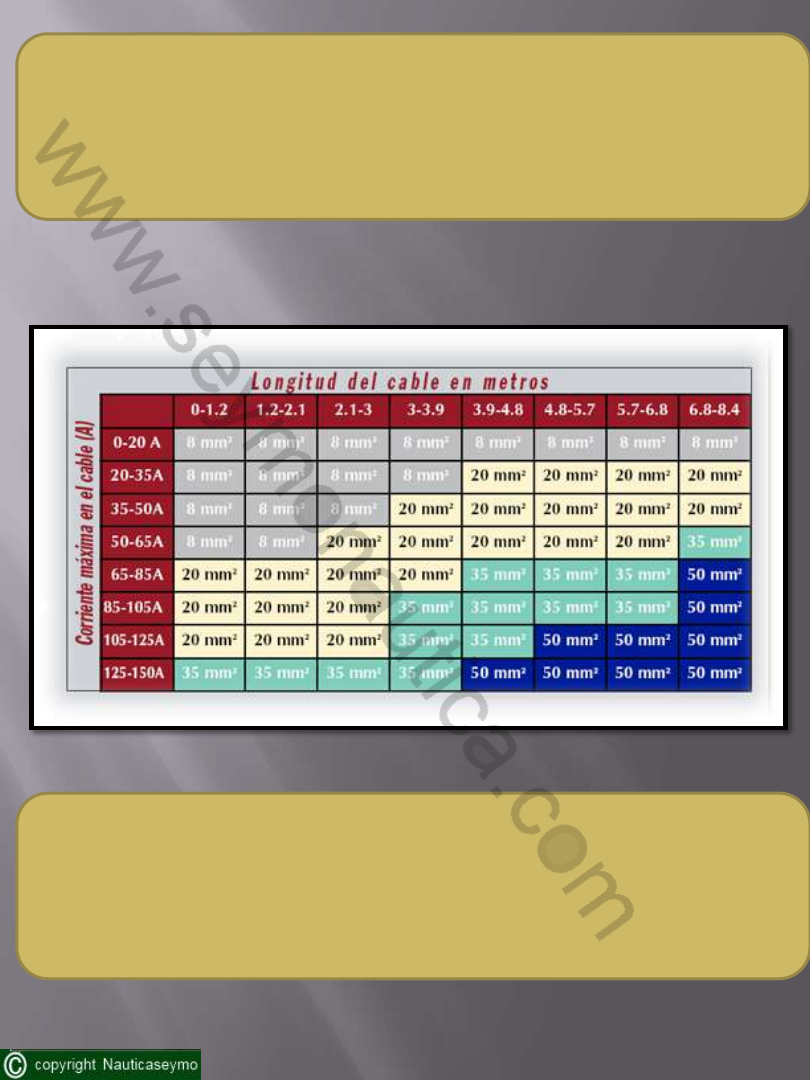

Estos son algunos datos sobre cables y las intensidades

continuas que soportan según su sección y longitud

En nuestro caso los cables son de 35mm

fuse

fu

se

fu

se

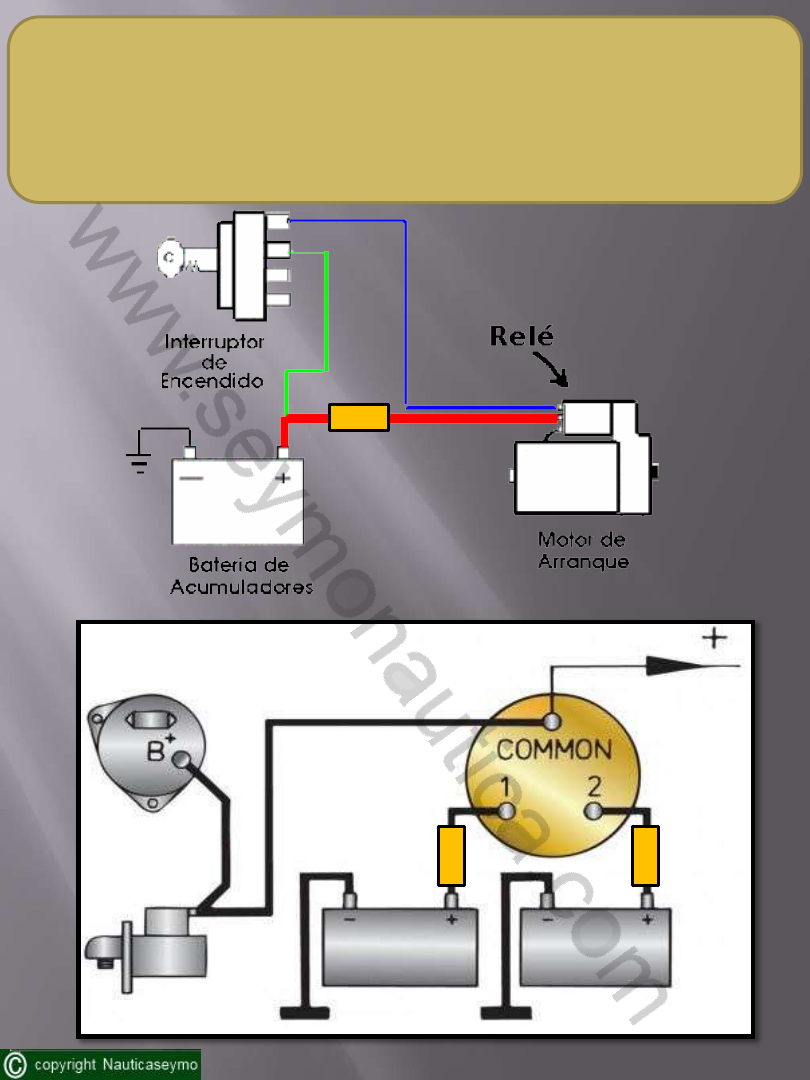

Este seria el esquema normal en la mayoría de los barcos y los

fusibles se instalarían como indican las imágenes

Más información CLICK AQUÍ

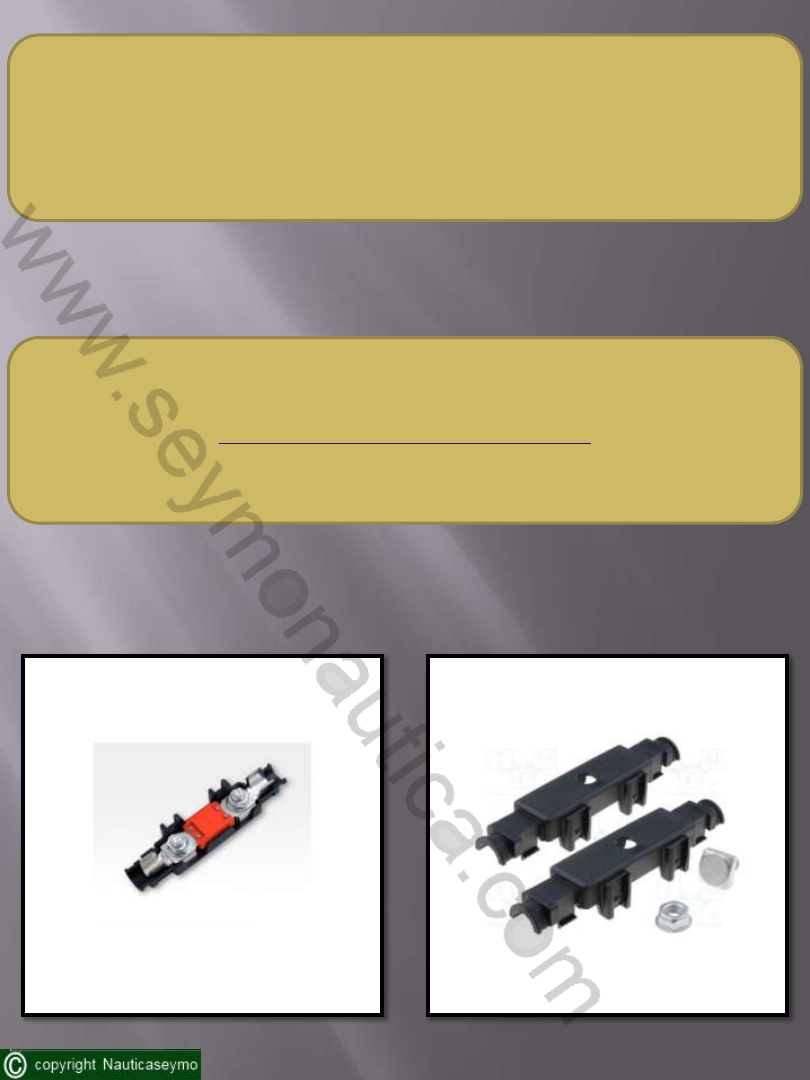

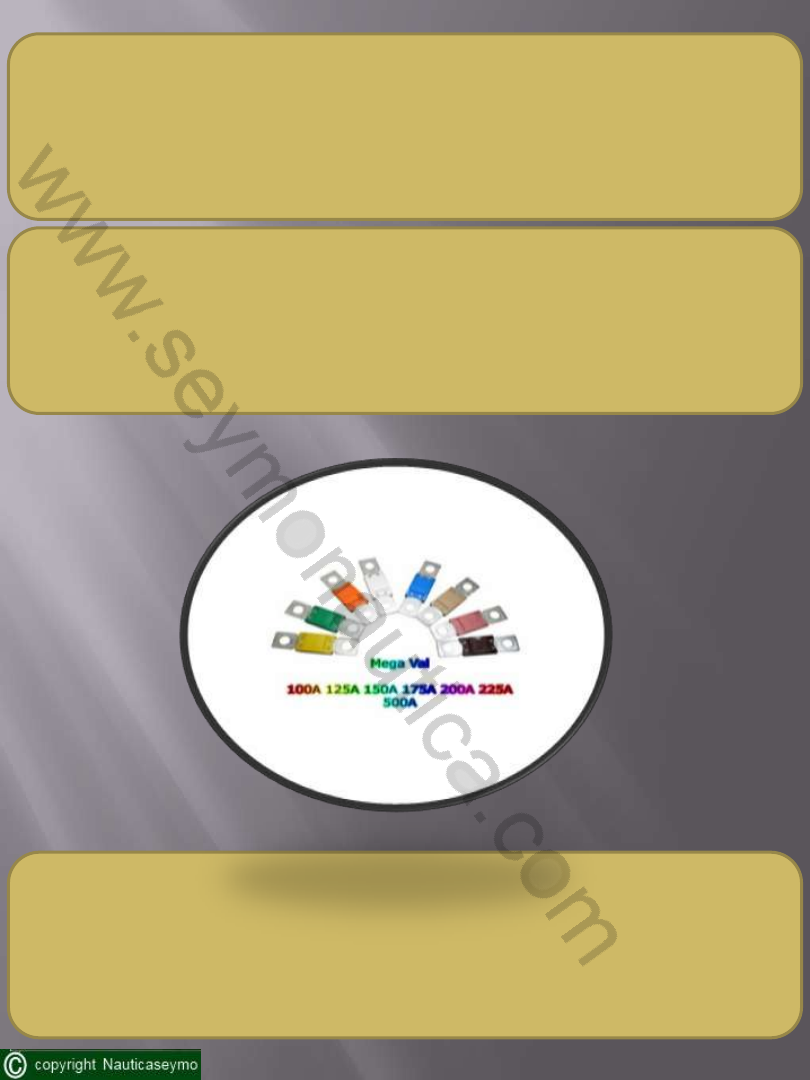

Características de los fusibles de alta potencia para

embarcaciones de 100 Ah hasta 500 Ah

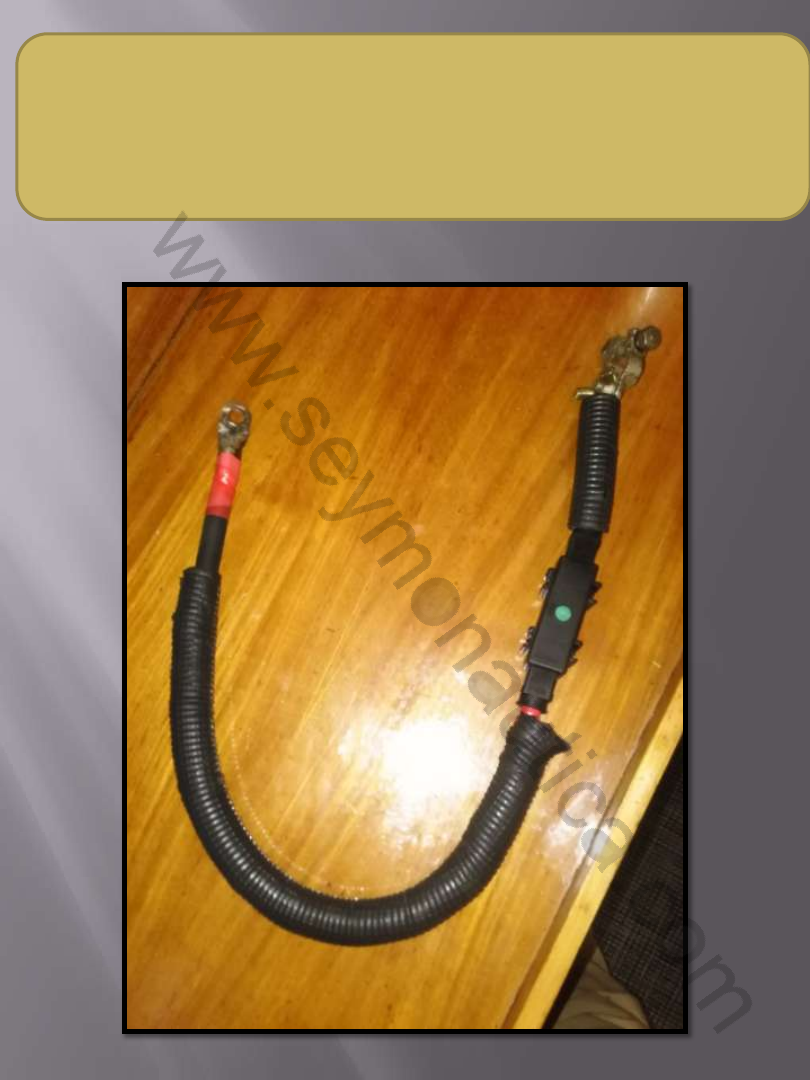

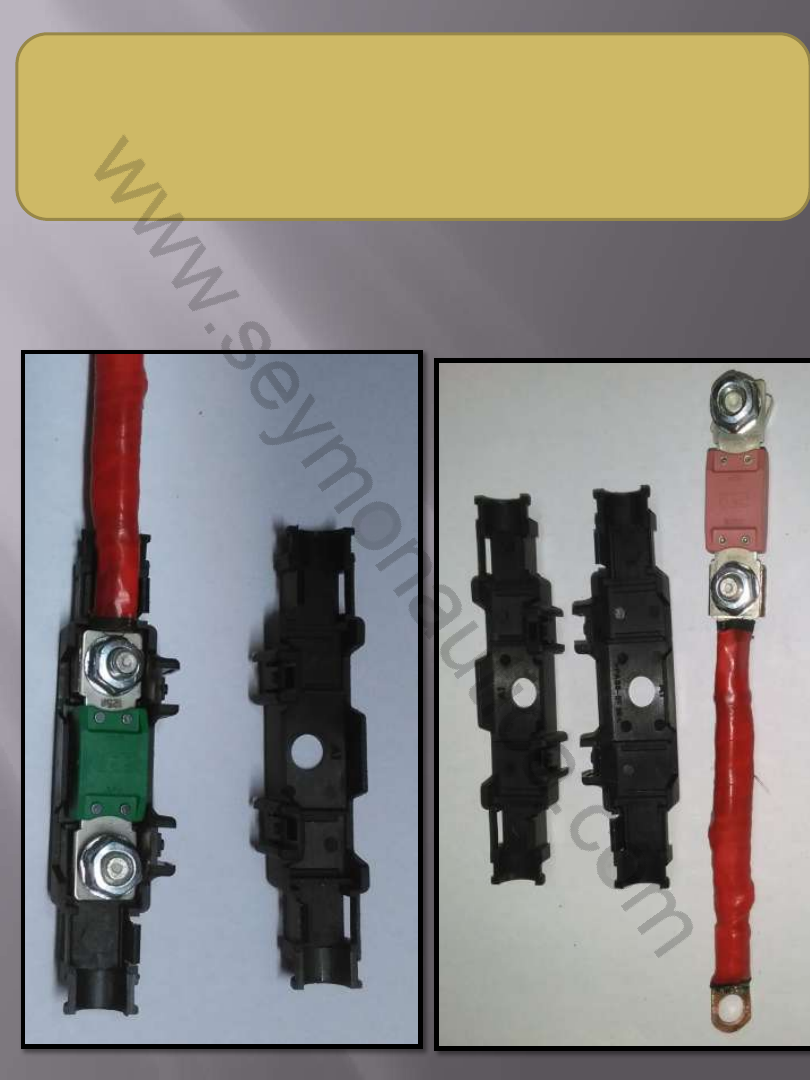

Hacemos  1 cable de 14 cm con dos terminales, como indica la

figura 1,  y lo montamos sobre el fusible y la parte que queda

libre figura 2, pondremos el cable que actualmente esta

conectado al positivo de la batería

+         -
Bateria

Cuadro
Eléctrico

Figura 1

Figura 2

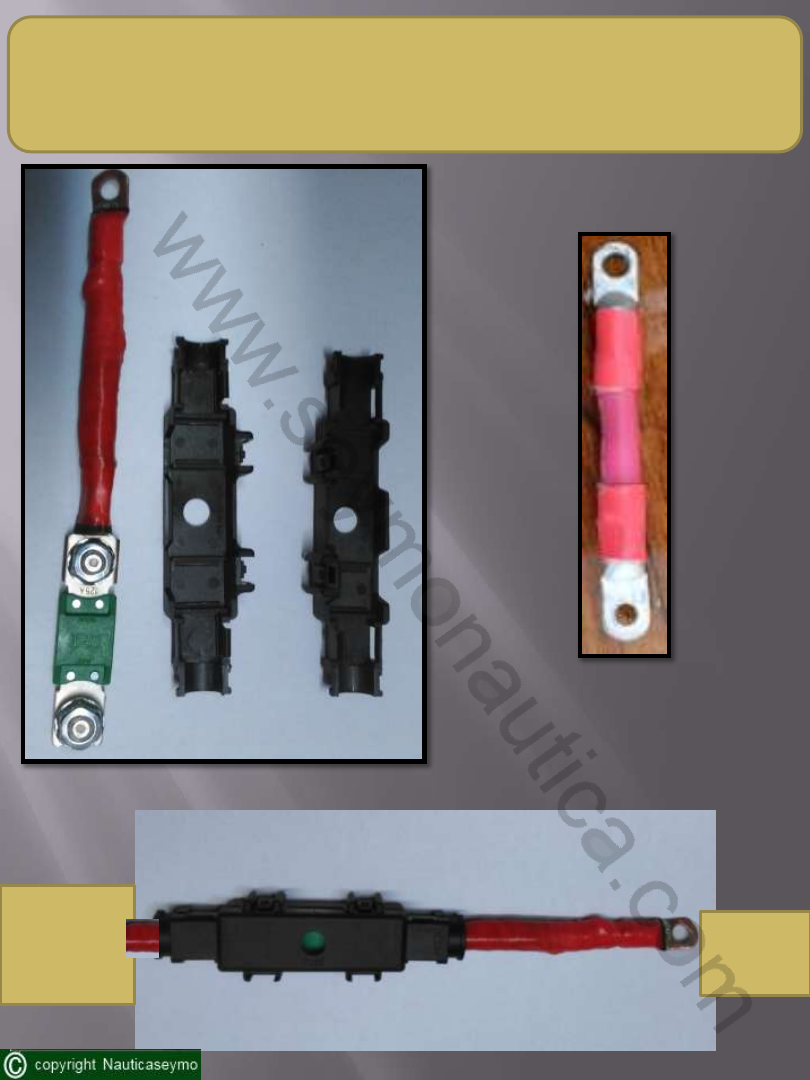

Vista del ensamblaje de los fusibles

Para un motor de 75 CV  con motor de arranque de

2000Wvamos a colocar un fusible de 250 Ah que soportara los

picos de intensidad perfectamente y para las baterías de

servicio de 125 Ah

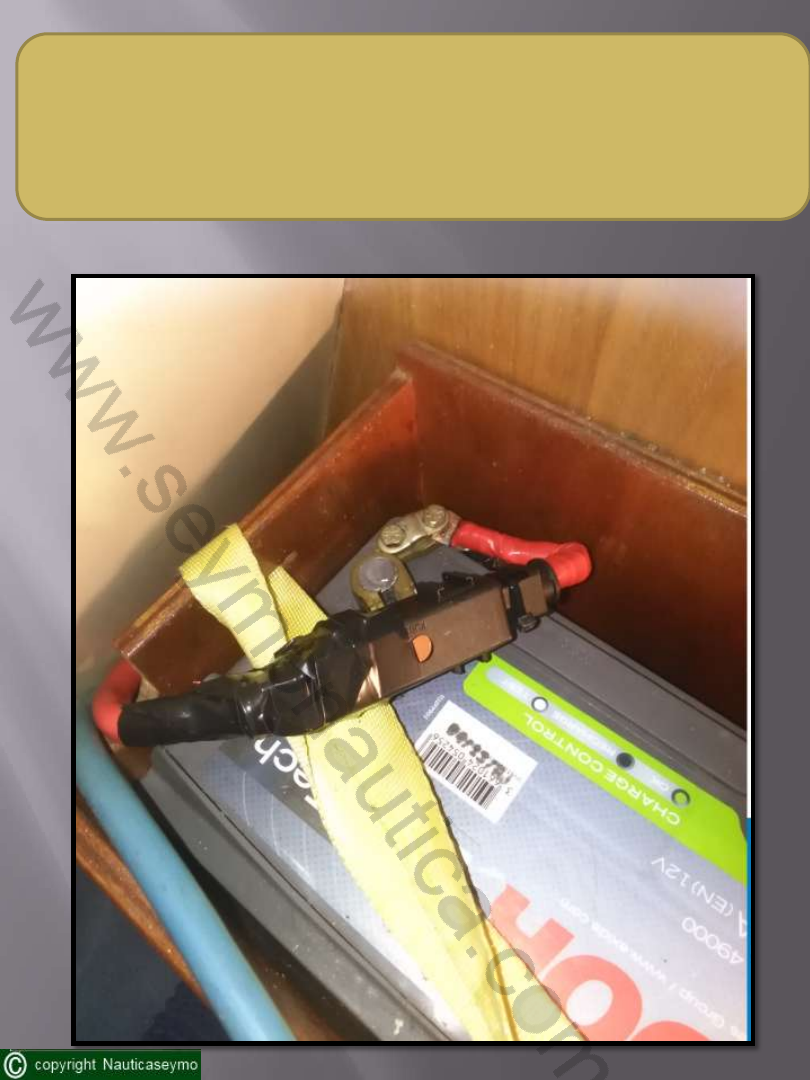

Fusible con su borne para la batería y terminal que va al

selector de baterías

Fusible de 125 Ah instalado en el positivo de un banco de

baterías de 2x 100 Ah

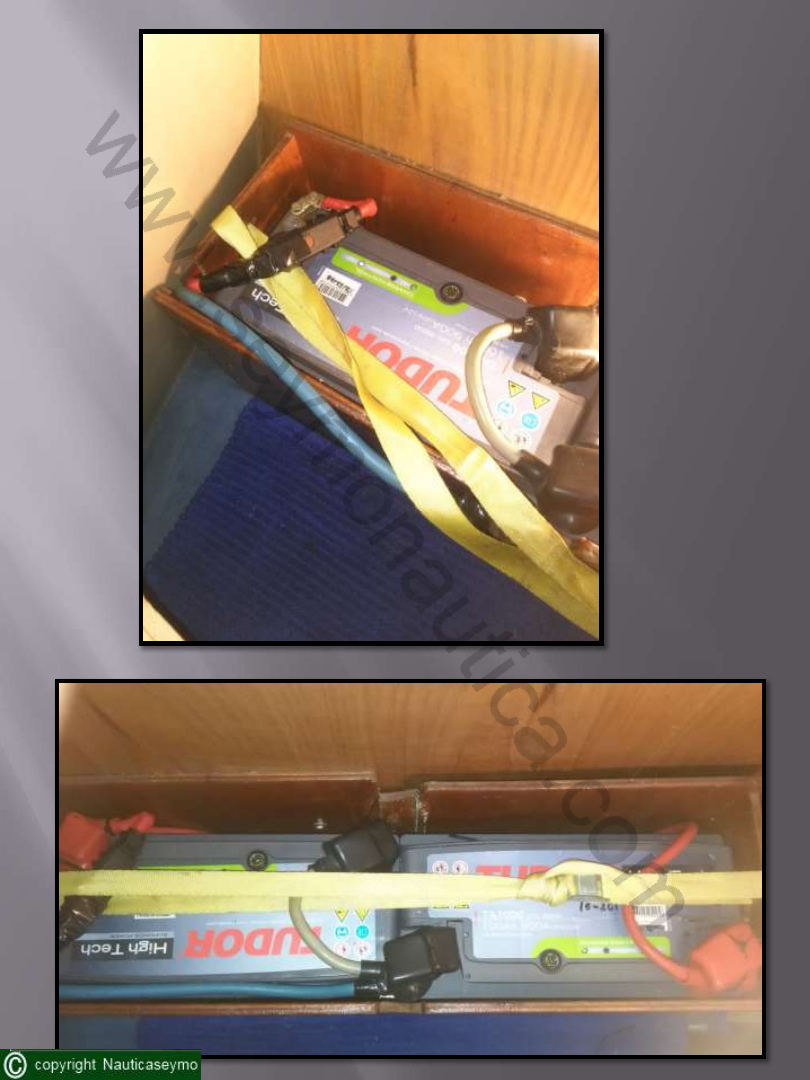

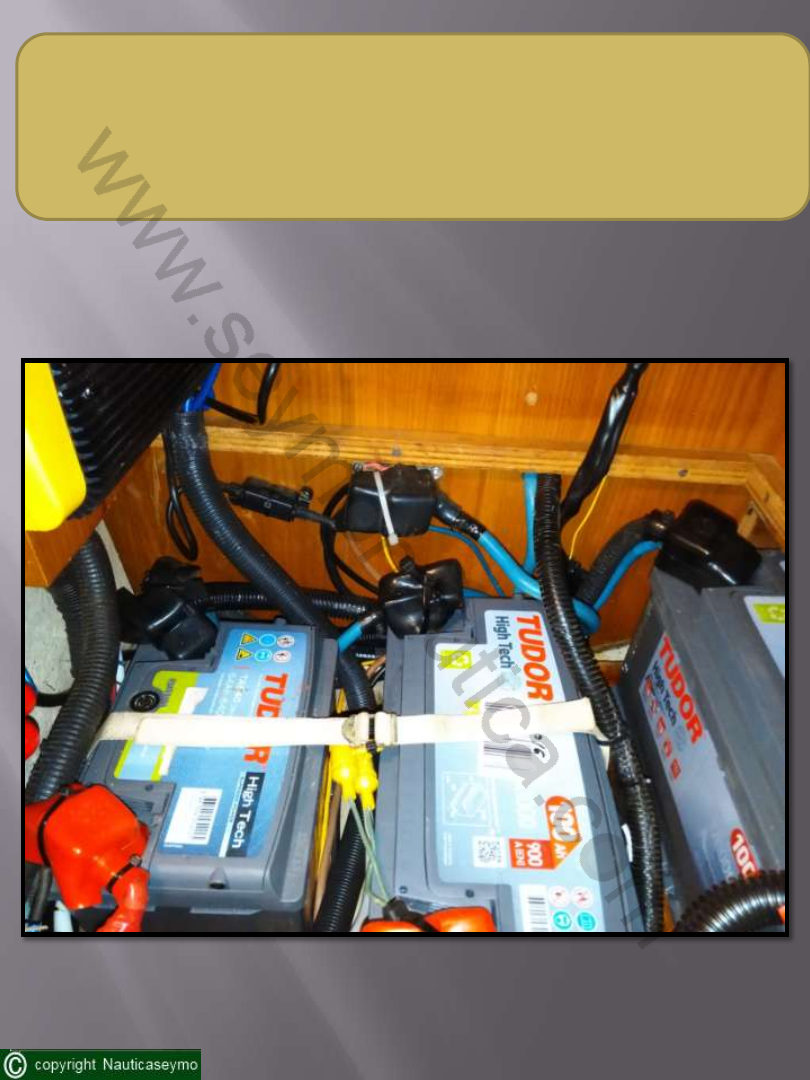

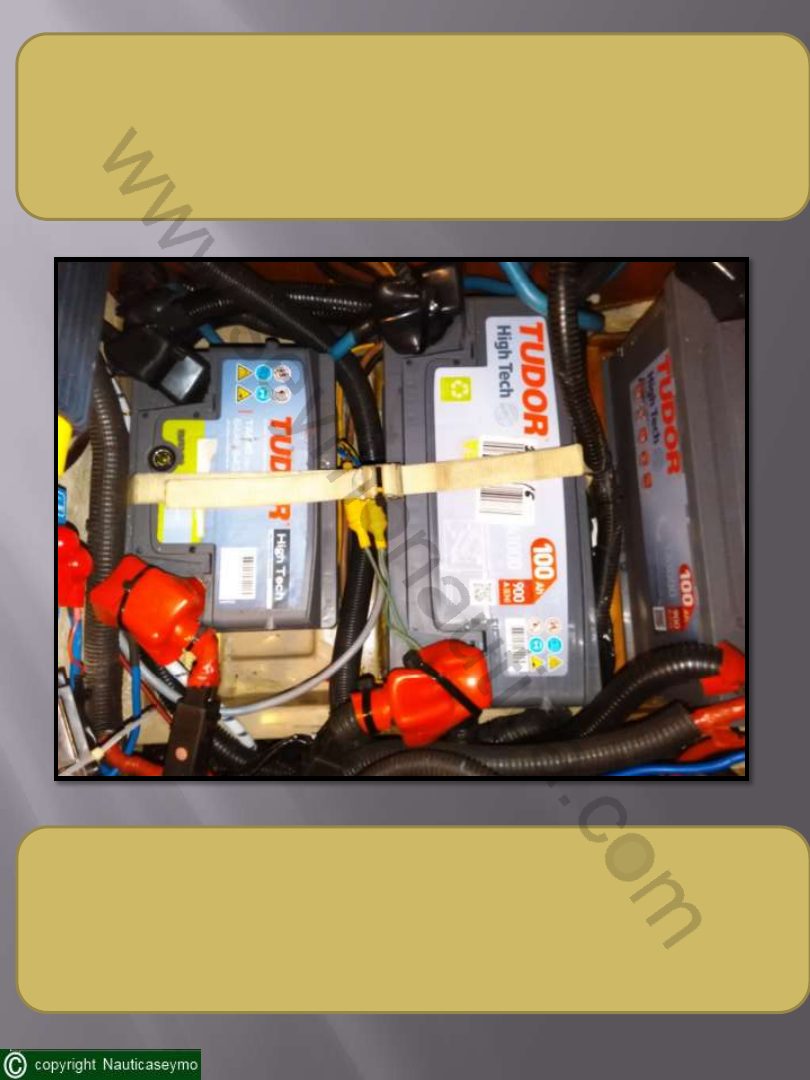

Vista de la batería de motor 64 Ah situada a la izquierda y un

banco de baterías 2x 100 Ah situado a la derecha, con todos los

bornes protegidos

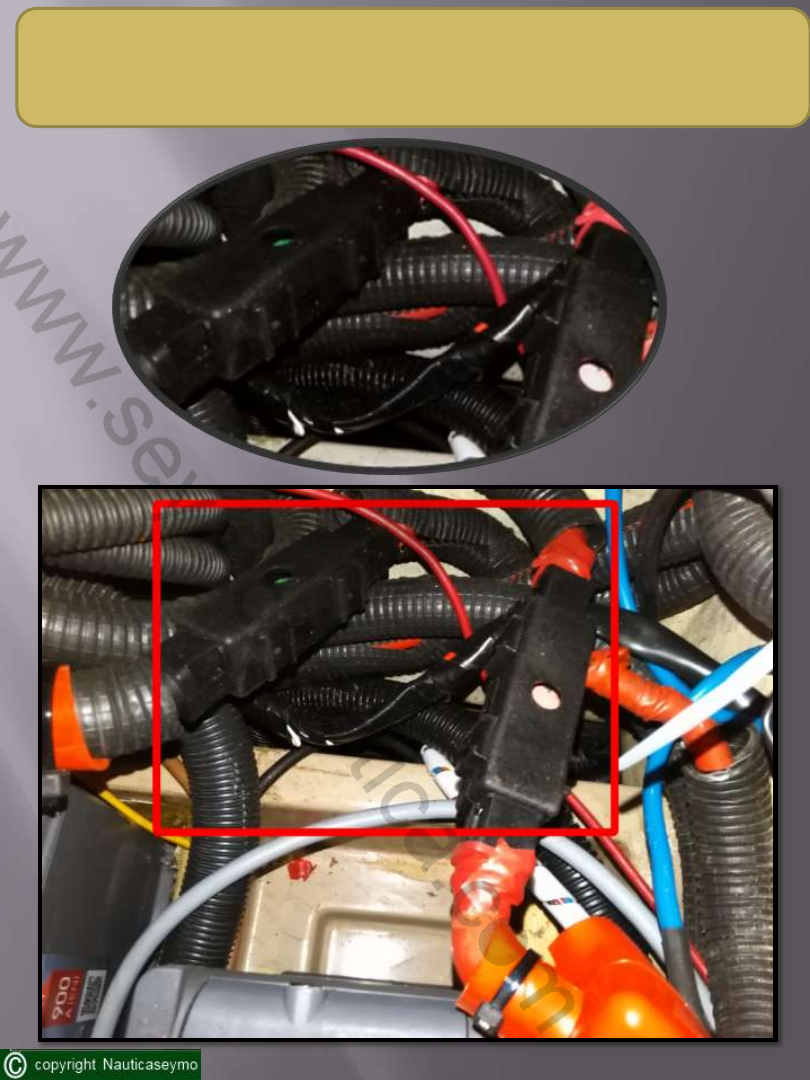

Fusibles instalados en la batería de motor 250 Ah y en banco de

baterías de 125 Ah

Presupuesto:

3 Porta fusibles          24 euros

3 Fusibles                    21

Terminales  y cable      7

Total                            52  €
