Instalación de una bomba de achique directamente de

la batería

En este brico vamos a instalar una bomba de

achique directamente des de la batería así

podremos desconectar las baterías cuando

abandonemos la embarcación y las bombas

seguirán funcionando en una emergencia

Hay dos tipos de instalación positiva y negativa

Instalación positiva es la que pasa por el contactor de

nivel, el polo positivo. Inconveniente que puede entrar en

contacto con el agua y producir electrolisis

Instalación negativa es la que pasa por el contactor de

nivel, el polo negativo . es la mejor opción porque en el

caso de fuga en el contactor no producirá electrolisis

El circuito sinóptico  la instalación practica

Modo manual en esta posición el contacto

entre la patilla  central y la superior hará

que  la bomba se active manualmente

Modo paro en esta posición no hay contacto

la bomba no se activara

Modo automático en esta posición el contacto

entre  la patilla central y la inferior,  la bomba

funcionara cuando el contactor de nivel se active ,

Fusible

+

_

Instalación  polo positivo

Fusible

Instalación polo negativo

Si disponemos ya de interruptor de tres posiciones y lo que

queremos es que funcione cuando las baterías  estén desconectadas

solamente con hacer esta conexión y eliminar la del cuadro

Cuadro

eléctrico

Eliminar esta conexion

+

El contactor de nivel  los mecánicos o electrónicos

Estos últimos hay que cerciorarse de que no tienen

consumo eléctrico en reposo si no agotaremos las

Contactor de nivel Seymo

baterías

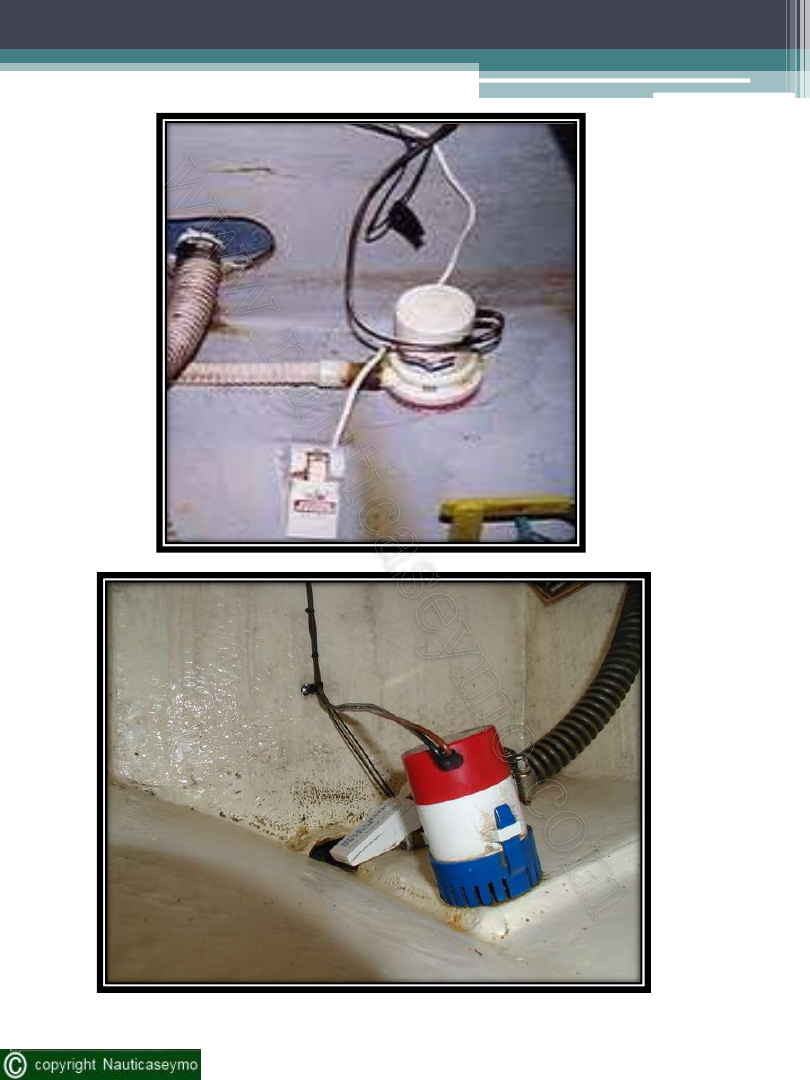

Las bombas de achique sumergibles o de superficie

Con contactor de nivel o sin el
